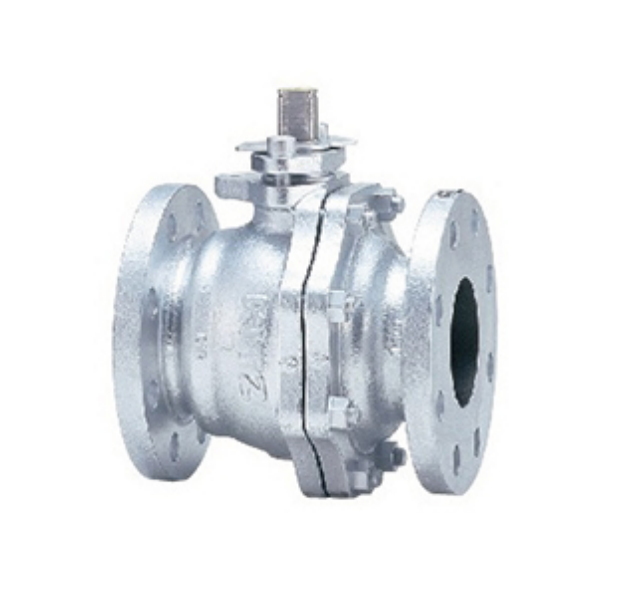

天然氣球閥的結構是，閥內的球不與其他部件（如閥桿）固定，而是由位于主側（入口側）和輔助側（出口側）的兩個閥座支撐。 由于球未固定，因此在關閉時，球被流體壓力推動，作為與輔助側板的附著力。

型號：10STBF、10STLBF

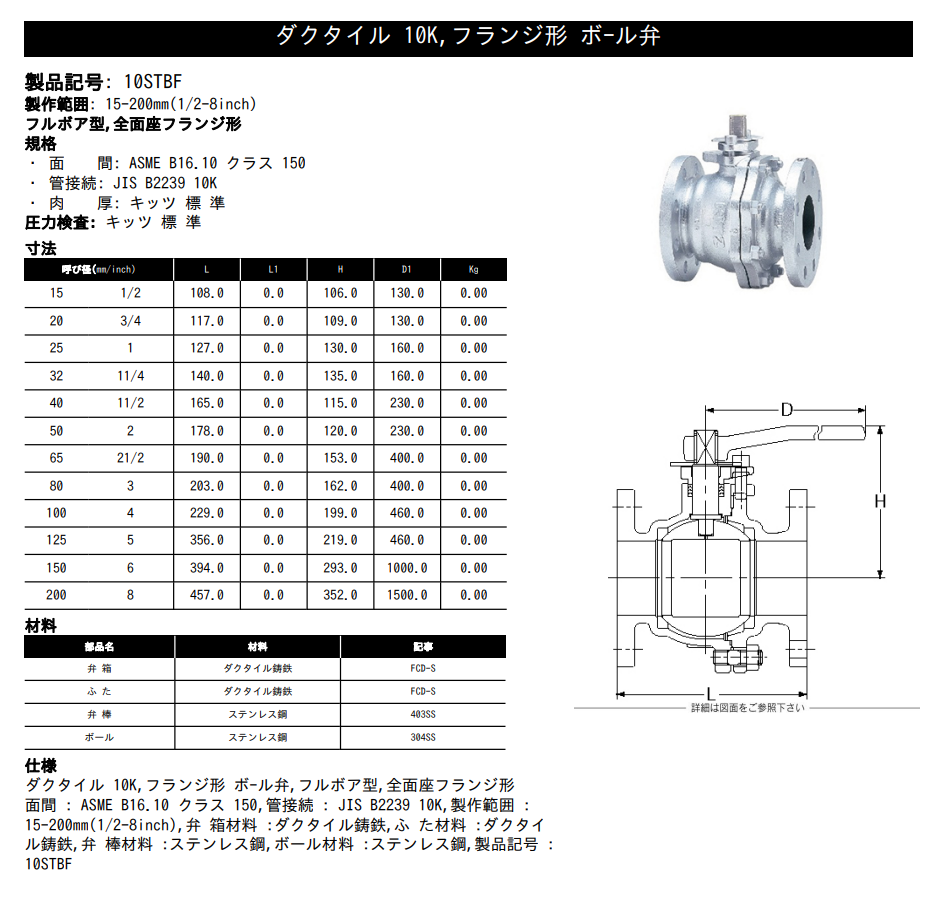

尺寸圖：

設計規范：

基本設計 ISO 17292、API 608、ASME B16.34、BS 5351

面間尺寸 ASME B16.10

管連接部 ASME B16.5、JIS B2220

主體壁厚 ISO17292、ASME B16.34、BS 5351

驅動部安裝尺寸 ISO 5211、CAPI

消防安全 API607/5th – ISO 10497

排放測試 ISO 15848、EPA Method 21、API641

材質表：

閥體：FCD-S

閥蓋：FCD-S

閥桿：403SS

球：304SS

填料：PTFE

拉桿手柄：球墨鑄鐵

墊片：PTFE

球座：超緊?PTFE（氣體用PTFE）

產品運行中日常檢查：

螺栓螺母松動：螺栓螺母加緊

閥座泄漏：清除異物、更換球座、更換閥門

閥門工作狀態：開關位置確認-按指示打開和關閉
