氣動法蘭球閥|全通徑流量|PTFE球密封|低扭矩

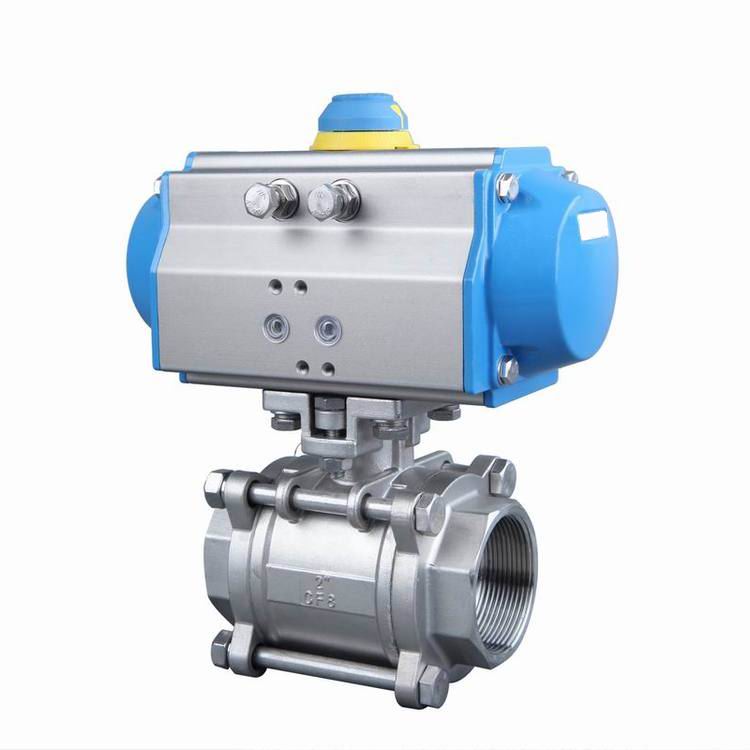

氣動法蘭球閥概述：

超低扭矩美觀高強度耐腐蝕長壽命，全通徑流量，PTFE球密封，低扭矩,可使用手柄調節閥座松緊，松開由令，中部任是完整閥門，可更換提供附帶平臺預埋銅質螺母產品方便加裝自動執行器。

氣動法蘭球閥具有開關速度快，流通能力大，密封性能好等特點，是由法蘭式球閥與氣動執行器連接組成，根據作用形式不同可分為開關型和調節型兩種。氣動法蘭球閥打開時，閥體通道和連接管徑形成一個通口，介質可毫無阻力的流過，除了用于油品、氣體、液體等介質外，還適宜控制污水和含有纖維性雜質的介質。氣動法蘭式球閥裝配上閥門定位器輸入4-20mA的模擬量信號，可對球閥的閥芯開度進行0-90度的任意控制，從而達到介質流量、溫度、壓力等參數的比例式調節。   采用密封設計、可靠的倒密封閥封桿、防火靜電功能、自動泄壓和鎖定裝置等結構特點，具有耐酸、耐堿、耐腐蝕，且具有較高的機械強度，符合國家飲用水衛生標準。選用不同的材質,可分別適用于水、燃?xì)狻⒄羝⒂推贰⑾跛帷⒋姿岬榷喾N介質。

氣動法蘭球閥優點：

1，根據工況需要氣動法蘭式球閥可分為軟密封（-30～180℃）和硬密封（-40～450℃）兩種密封結構，以便在不同介質、不同溫度及不同壓力的場所中合理使用。

2，氣動法蘭球閥動力源采用的是氣體，不會存在與火花接觸，理論上有防爆功能，相對來說比較安全。并且如果漏氣的話，氣體可以直接排出，對環境沒有污染，同時具有較高的安全性。

3，從閥門口徑角度來說，由于扭矩力的原因，手動球閥一般只能配置口徑在DN300以下的球閥，而氣動法蘭球閥可配置的口徑較廣，不僅可配置小口徑球閥，也可配置口徑大的球閥，氣動球閥目前最高可達到DN1200口徑。

氣動法蘭球閥可選配件：

三聯件：可對氣源穩壓、過濾、氣缸加潤滑油

回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)

電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)

定位器：輸入4～20mA信號,實現閥門調節功能 手動機構：

手操機構，可實現手動開或關閥

調節型附件：電氣定位器、氣動定位器、電氣轉換器。

切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。

氣動法蘭球閥技術參數：

公稱通徑：DN15MM-DN800MM

閥座密封:PTFE:-20℃~180℃/硬密封：-40℃~450℃

閥體材質：WCB、SS304  SS316  SS316L

內件材質：SS304  SS316  SS316L

連接類型：法蘭連接

閥桿材質：SS304  SS316  SS316L

壓力等級：PN1.6~42MPa

驅動形式：壓縮空氣4-7bar（可帶手動裝置）

動作范圍 0～90°

控制方式： 開關切斷式，調節型（定位器4-20mA模擬信號）

作用形式：單作用彈簧復位，雙作用（氣開氣關）

適用介質：水、液體、氣體、油、粉、蒸汽、酸堿腐蝕性介質

氣動法蘭球閥安裝注意事項：

1、本品出廠前已經過全面調試，實際安裝時，因閥門、聯軸器等原因有可能不能滿足您的使用要求，重新調試時請遵循產品說明書進行調試，如果還未解決請聯系客服，將會安排技術工程師指導安裝。

2、請嚴格按照說明書進行安裝與調試，可參考安裝接線圖進行安裝。

3、不可在未了解清楚安裝與調試流程的情況下進行安裝調試，避免造成不可逆電機損壞。

4、如果訂購的是非防爆型執行器，請避開易燃易爆環境。

5、安裝時請預留接線、手動操作等維修用空間
