氣動三片式球閥|TFE球密封|三段式閥體|開關迅速

氣動三片式球閥閥體鑄造先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。選用不同的材質，可分別適用于水、燃氣、蒸汽、油品、硝酸、醋酸等多種介質。

超低扭矩美觀高強度耐腐蝕長壽命，全通徑流量，PTFE球密封，低扭矩,可使用手柄調節閥座松緊，松開由令，中部任是完整閥門，可更換提供附帶平臺預埋銅質螺母產品方便加裝自動執行器。

氣動三片式球閥是由三片式球閥與氣動執行器連接組成，采用三段式結構，由左右兩片閥體與中間閥體組成，再用螺栓連接成一體，具有拆裝簡單維修方便等優點。氣動三片式球閥根據作用形式分為雙作用和單作用，單作用形式具有彈簧復位功能，可在遇到故障或沒有氣源時，自動歸位到開啟或關閉的狀態。氣動三片式球閥通過壓縮空氣為動力源，帶動閥芯做0-90度的來回轉動，即可實現對閥門的開關動作，在各個行業得到廣泛應用，是常見的控制閥門。

氣動三片式球閥優點：

1，采用三段式閥體，螺紋連接，結構緊湊，重量輕，從高真空至高壓力都可應用。

2，外形小巧，節約安裝空間，特別適用于機械體積小空間狹窄的工況當中。

3，螺紋三片式氣動球閥密封可靠，使用壽命長，開關動作迅速，檢修起來方便，易拆裝。

氣動三片式球閥零件材料：

閥體 WCB、CF8、CF8M、CF3M

閥座：PEFE、PPL、304、316

球體：WCB、CF8、CF8M、CF3M

密封圈：聚四氟乙烯、金屬硬密封

閥桿：2Cr13304、316、316L

填料壓蓋：WCB、CF8、CF8M、CF3M

可選附件：限位開關、定位器、電磁閥、減壓閥  氣

氣動三片式球閥技術參數：

公稱通徑 DN15～DN100(mm)

公稱壓力 PN1.0、1.6、2.5、4.0、6.4MPa

連接方式 內螺紋

氣源驅動 壓縮空氣4-6bar(可帶手輪)

溫度范圍  軟密封:-30～180℃；

硬密封:-40～425℃

閥體結構 三片式球閥（開度可選）

密封材料 聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）

適用介質 氣體、液體、油類、腐蝕性介質等

控制方式 開關模式（開關兩位控制），調節型（4-20mA信號）

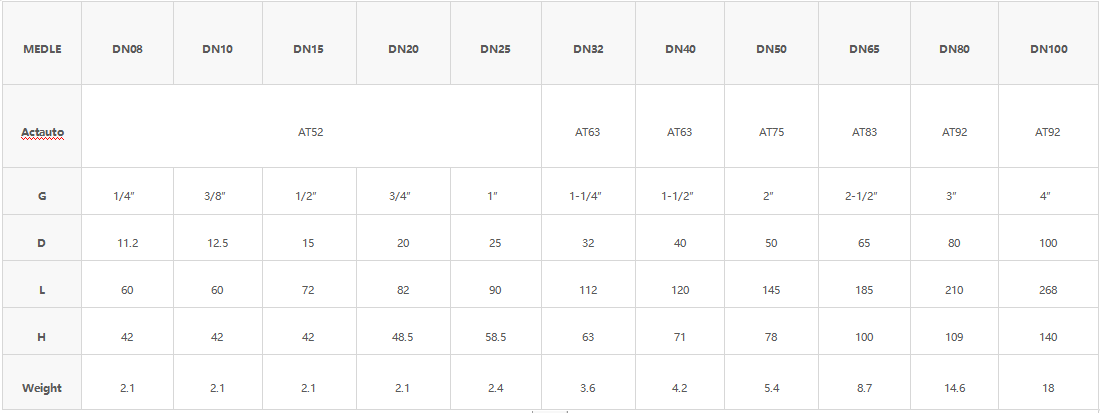

氣動三片式球閥外形尺寸：

三片式球閥與一片式、二片式的區別：

一片式球閥是一體式的，由一個塞頭將球體固定，屬于整體式的閥體,常用于小尺寸的閥門。 二片式球閥為兩部分組成，由兩片閥體夾住球體固定的，維修相對復雜，中間的螺絲松緊度很關鍵，關系到是否泄露的可能。 三片式球閥由左右兩片閥體與中間閥體組成，再由兩邊帶頸法蘭夾住，其壓力比其他兩種球閥承受的壓力要高些。 一般情況下內絲球閥多用一片式或三片式，而三片式球閥一般多為精鑄閥門，二片式多用于法蘭閥門。
