氣動三通調節閥|三通合流調節閥|三通分流調節閥

氣動三通調節閥有三通合流及三通分流兩種作用方式，在某些場合可以代替兩個二通閥和一個三通閥接管而得到廣泛運用。實現對壓力、流量、溫度、液位等參數的調節，閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，穩定性好、不易產生震動、噪聲低、允許使用壓差大，連線簡單等特點。公稱通徑和壓差較小時，合流閥可用于分流場合，可互換使用，但公稱通徑大于DN100和壓差較大的分流場合，不能互換使用。

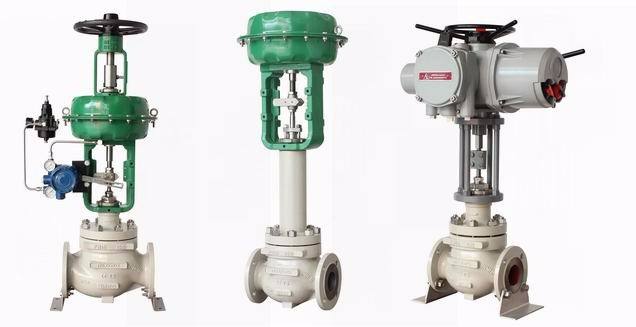

氣動三通調節閥是由多彈簧氣動薄膜執行機構和采用圓筒型薄壁窗口形閥芯的三通合流（分流）閥組成。具有結構簡單、重量輕、動作靈敏、流量特性精確，配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，氣動三通調節閥廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。適合于把一種流體通過三通閥分成二路流出或把兩種流體經三通閥合并成一種流體的工況。

氣動三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參加如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或理把兩種流體經三通閥合并成一種流體的場合。

氣動三通調節閥有三通合流及三通分流兩種。公稱壓力有PN16、40、64；公稱通徑范圍DN25—300。適用流體溫度由-60℃至+450℃。泄漏量標準為Ⅳ級。流量特性有直線、拋物線兩種。

氣動三通調節閥主要零件材料：

閥體型式：三通鑄造球型閥體

閥芯型式：三通型雙座閥芯

公稱通徑：DN20~300 NPS 3/4〞~ 12〞

公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB

連接方式：法蘭：FF、RF、MF、RTJ

焊接：SW、BW

法 蘭 距：符合IEC 60534

閥蓋形式：標準型（-5℃~230℃）、

散熱片型（-45℃~大于230℃場合）、

低溫加長型（-196℃~ -45℃）、波紋管密封型

填 料：V型聚四氟乙烯填料、柔性石墨填料等

密 封 墊：金屬夾石墨密封墊

執行機構：氣動：多彈簧薄膜執行機構 、活塞式執行機構

氣動三通調節閥性能：

流量特性：直線、等百分比

可調范圍：30:1

額定CV值：等百分比\直線CV8.5~1280

允許泄漏量：硬密封:IV級（0.01% 閥額定容量）

性能指標：         氣動        電動

基本誤差%：       ±1.5       ±1.0

回差%：           ≤1.5       ≤1.0

死區%：           ≤0.6       ≤1.0

始終點偏差%：     ±2.5       ±2.5

額定行程偏差%：  ≤2.5        ≤2.5
