電動螺紋球閥|電動絲扣球閥|動作穩定

電動螺紋球閥簡介：

電動螺紋球閥閥電動執行機構有開關型和伺服控制型（調節型）兩種控制方式。

進口電動螺紋球閥又稱電動絲扣球閥就是指螺母和管接頭上為螺紋狀的球閥，采用直連的方式，將電動執行機構與螺紋球閥連接組合而成。電動螺紋球閥口徑一般比較小，在DN50以下的比較常見，因為與閥門連接的管道很難開螺紋，所以一般超過這個尺寸都不適合使用。電動螺紋球閥選用不同的材質，可分別適用于多種介質，可在壓力為PN1.0～40MPa，工作溫度為 -29～425℃的各種管路上，做兩位切斷或調節使用。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。

電動螺紋球閥原理：

電動螺紋球閥執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉，球體繞垂直于通道軸旋轉90°，實現對管道中流體介質的比例調節或切斷控制，電動螺紋球閥屬于直通閥門，全開狀態介質與密封面無接觸，其壽命長、密封面和介質摩擦磨損率低，適合介質含顆粒、帶腐蝕性流體使用。

電動螺紋球閥技術參數：

公稱通徑 DN15～DN100(mm)

公稱壓力 PN1.0-40MPa

連接形式 內螺紋連接（螺母旋緊式）

密封形式 O型球型閥芯

電源電壓 AC110V、AC220V、AC380V（DC24等）

旋轉范圍 0～90°

動作時間 15秒/30秒/60秒（可定制）

閥體材質 碳鋼、不銹鋼304、316

流量特性 快開特性

泄露量Q 硬密封：≤額定流量的10-5 ；軟密封：零泄漏

適用溫度 PTFE:-29～+178℃，PPL:-29～+300℃

適用介質 液體、油、氣體、粉末及各種腐蝕性介質

控制方式 普通開關型(開關兩位模式)、智能調節(4～20mA模擬量信號控制)

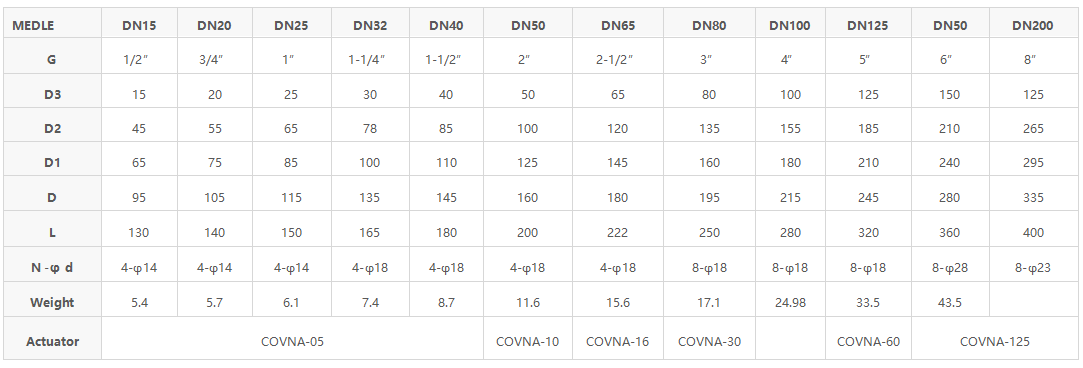

電動螺紋球閥外形尺寸：

系列球閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。

電動螺紋球閥執行機構：

輸出力矩 50N·M～2000N·M 動作時間 15秒-60秒（可定制）

環境溫度 -25～+70℃

輸出信號 4-20mA模擬量信號

執行機構 可選防爆型，可帶手動裝置

可調范圍 250：1（DN15-80）；350：1（DN10-300）

電動螺紋球閥執行器選項：

1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V（可選）

2、工作參數：介質類型、溫度、壓力

3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型（輸入輸出4-20mA）

4、其它配置：防爆型電動執行器，帶手動裝置（無電源的情況下可手動開關閥門）

電動螺紋球閥電動執行器參數：

電動執行機構有手動型（電動+手動）、開關型、調節型（伺服控制型）和智能型四種控制方式，可根據具體需求選擇相應的種類及尺寸。

電動螺紋球閥電動執行器性能及特點：

優質鋁合金壓鑄外殼，外觀精巧，造型美觀，最大扭矩4000Nm，防護等級可達IP68。整機經過2kgf/cm2密封性實驗，可置于20m水深不滲漏。

閥門狀態顯示

簡潔明了可清晰地顯示閥門開啟角度。鏡片采用經過特殊強化處理的玻璃鏡片，拒絕采用抗老化性差，受溫度變化極易變形的塑料鏡片。

導電塑料定位器

高品質導電塑料定位器，精度更高，壽命更長。

電氣限位行程微調節裝置

只需一只六角扳手，即可很方便地對執行機構的開向電氣限位行程進行調整。同時獨特的微量調節功能，使得電氣限位行程的調整更加精準。

伺服控制器

獨特的電子制動功能有效消除電機慣量，定位精確0.3%以上。輸入、輸出，電源三級光電隔離，搞干擾性能卓越，可控硅輸出，動作時間快，頻度可達1200次。

機械限位行程調節裝置

不銹鋼制作的機械行程限位螺栓和擋塊可精確在調節執行機構至某一角度。為了方便調節，螺栓置于外部，每次調節后不銹鋼螺母確保定位行程序終止。一般出廠時角度為0-90度，但也可以調節至任何角度。

電動螺紋球閥安裝注意事項：

1、本品出廠前已經過全面調試，實際安裝時，因閥門、聯軸器等原因有可能不能滿足您的使用要求，重新調試時請遵循產品說明書進行調試，如果還未解決請聯系客服，將會安排技術工程師指導安裝。

2、請嚴格按照說明書進行安裝與調試，可參考安裝接線圖進行安裝。

3、不可在未了解清楚安裝與調試流程的情況下進行安裝調試，避免造成不可逆電機損壞。

4、如果訂購的是非防爆型執行器，請避開易燃易爆環境。

5、安裝時請預留接線、手動操作等維修用空間
