高壓電磁閥-最高壓力300MPa-氣體-水

高壓電磁閥介紹：

高壓電磁閥采用先導式結構，閥體采用一體鍛造工藝，閥體經過鍛打、高溫回火、X光探傷檢測、拋丸、CNC精加工等復雜流程，在加工、安裝完成后，連續經過不用介質、不同壓力的耐壓強度測試和密封性能測試。最高壓力可達到300MPa， 適用于高壓設備，高壓管道場合等自動化控制。具有耐高壓、性能穩定；密封性好，動作樣靈敏等特點。可以配合不同電路來實現預期的控制。

高壓電磁閥工作原理：

常閉型：當線圈通電時，先導閥芯吸合，先導孔翻開，閥上腔卸壓，活塞靠下腔介質壓力推進，電磁閥打開；當線圈斷電時，先導閥芯靠繃簧復位，先導孔封閉，閥上腔由活塞節省孔增壓和復位繃簧的推力，電磁閥關閉。

常閉型：當線圈通電時，先導孔封閉，閥上腔由活塞節省孔增壓和復位繃簧的推力，電磁閥關閉。當線圈斷電時，先導閥芯靠繃簧復位，先導孔翻開，閥上腔卸壓，活塞靠下腔介質壓力推進，電磁閥打開。

高壓電磁閥技術參數：

口徑范圍：DN0.5mm～DN300mm

承壓范圍：0.5MPa～300Mpa。

線圈控制方式：常開、常閉、自保持式。

電源電壓: DC12～220V; AC24～380V。

閥體材質：鍛造不銹鋼。

適用介質：水、氣體、油品等。

溫度范圍：(-196℃~600℃

介質粘度：小于50C St(大于時需定制）。

防護性能：防塵、防水、防爆。IP65 IP66 IP67 IP68

接線方式：接線座式；引線式；插頭式。

連接方式：法蘭、焊接、內螺紋（外螺紋和特殊接口可定做或加轉接頭）。

特殊功能：防爆型；手動功能；信號反饋；

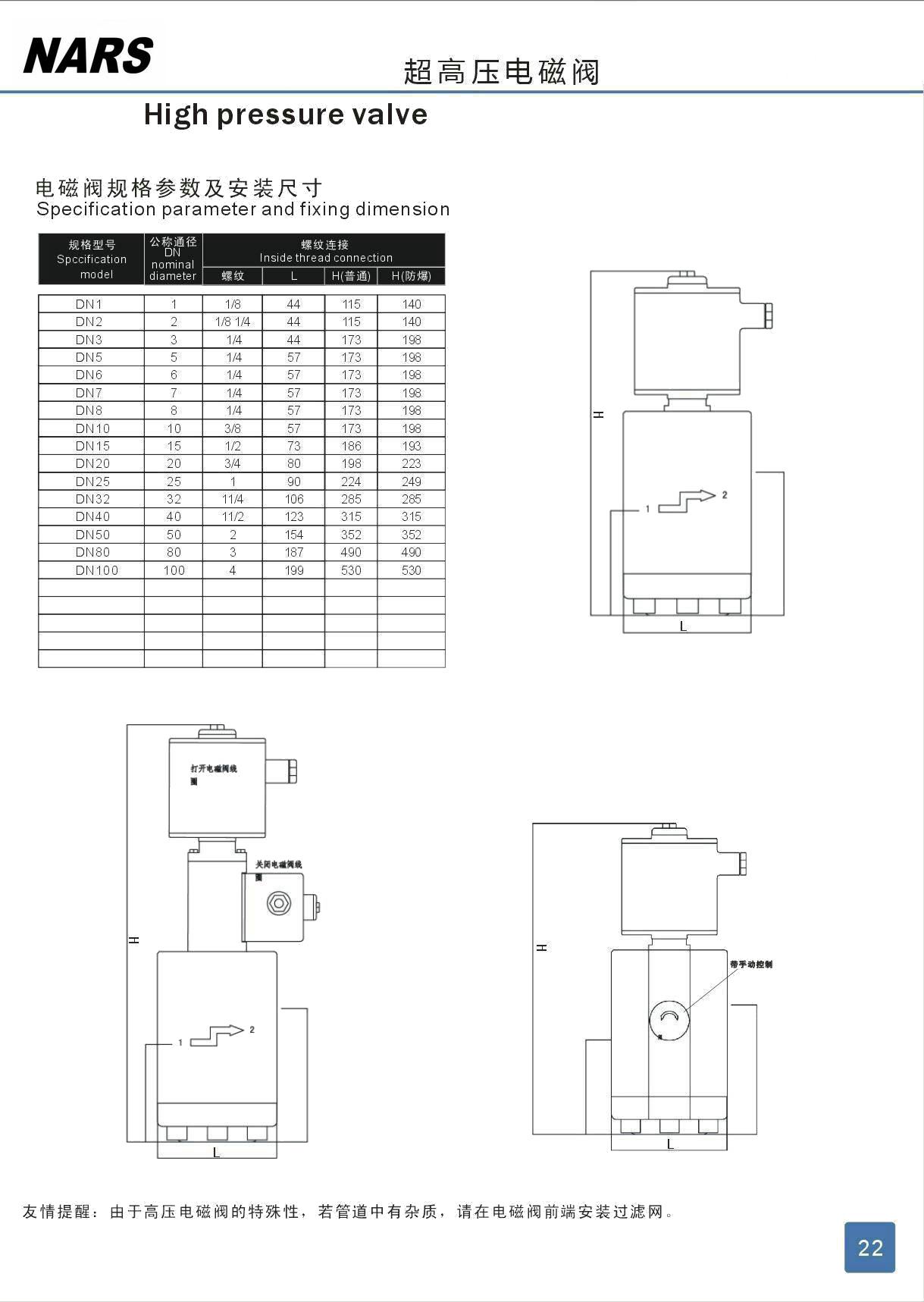

高壓電磁閥參數和安裝尺寸圖：

高壓電磁閥安裝注意事項：

1、安裝前應參閱該產品的銘牌合格證,是否符合你的使用要求。

2、管路使用之前應沖洗干凈,管道有雜質應安裝過濾器,以防止雜質妨礙電磁閥的正常工作。

3、長時間停用后的電磁閥,應排除凝結物后方便使用;拆洗時各零件要按順序放好再恢復原狀裝好。

4、單向工作,不能反裝,閥上箭頭是管路流體的運動方向,必須保持一致。

5、電磁閥在結冰場所重新工作時應加熱處理,或設置保溫措施。

6、安裝一般閥體水平,線圈垂直向上,有部分產品可以任意安裝,但在條件允許時最好垂直。

7、電磁線圈引出線(接插件)連接好后,應確認是否牢固,聯接電器元件觸點不應抖動,松動將引起電磁閥不工作。連續要生產工作的電磁閥,最好采用旁路,便于檢修,不影響生產。

高壓電磁閥特點：

（1）外漏堵絕，內漏易控，使用安全。電磁閥是用電磁力作用于密封在隔磁套管內的鐵芯完成，不存在動密封，所以外漏易堵絕。使用安全。 　　

(2)易于安裝維護。由于電磁閥是開關信號控制，與工控計算機連接十分方便。在當今電腦普及，電磁閥的優勢就更加明顯。 　　

(3)動作快遞，功率微小，外形輕巧。電磁閥響應時間可以短至幾個毫秒，即使是先導式電磁閥也可以控制在幾十毫秒內。由于自成回路，比之其它自控閥反應更靈敏。設計得當的電磁閥線圈功率消耗很低，屬節能產品；還可做到只需觸發動作，自動保持閥位，平時一點也不耗電。

(4)型號多樣，用途廣泛。多種多樣的電磁閥，滿足各種不同的需求，用途極為廣泛。
