直動式電磁閥-零壓差-零壓啟動-流量圖

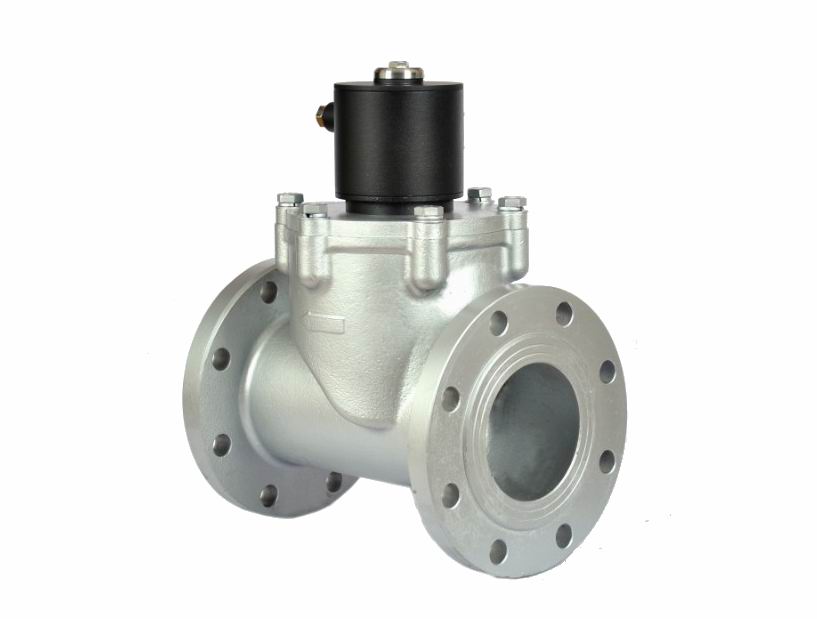

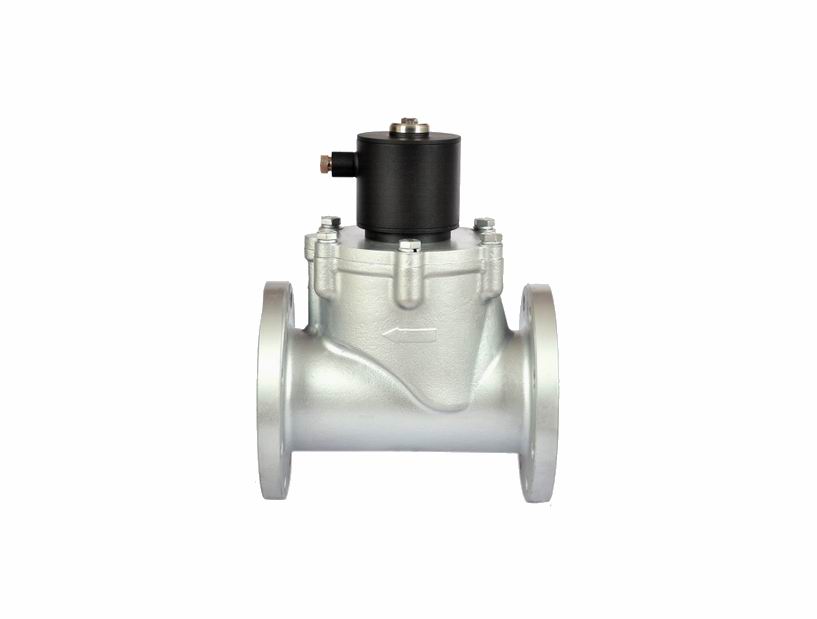

直動式電磁閥結構簡單，由線圈，定鐵芯，動鐵芯，閥體組成，當線圈通電，動鐵芯，吸合，介質流通，當線圈斷電，動鐵芯靠彈簧復位，介質被切斷。

直動式電磁閥原理：

對于常閉型直動式電磁閥，當電磁線圈通電時，閥鐵芯吸合，閥門打開；當電磁線圈斷電后，閥芯因自重及閥芯彈簧作用下落，閥門關閉。

對于常開型直動式電磁閥，當電磁線圈通電后，閥鐵芯吸合，閥形成關閉狀態；當電磁線圈斷電后，閥芯靠彈簧復位，閥形成打開狀態。

直動式電磁閥適用范圍：

由于直動式電磁閥主要靠線圈通電產生的磁場，使動鐵芯動作，故線圈功率有限，只適合流量小，壓力低的工況下使用。

直動式電磁閥結構特征：

采用不銹鋼閥芯結構，使閥的防腐性能力大大提高，克服了易卡死的弊端，介質截止處采用四氟密封的材料密封，提高了閥的密封性能，延長了電磁閥的使用次數。

直動式電磁閥應用范圍：

是自控系統中不可缺少的執行元件，由于其體積小，開關速度快，接線簡單，性價比高，經濟實用等顯著特點而被普遍運用于自動化管道控制領域，發揮著巨大的作用。是各種機械設備、化工管道、等管道介質配套產品。

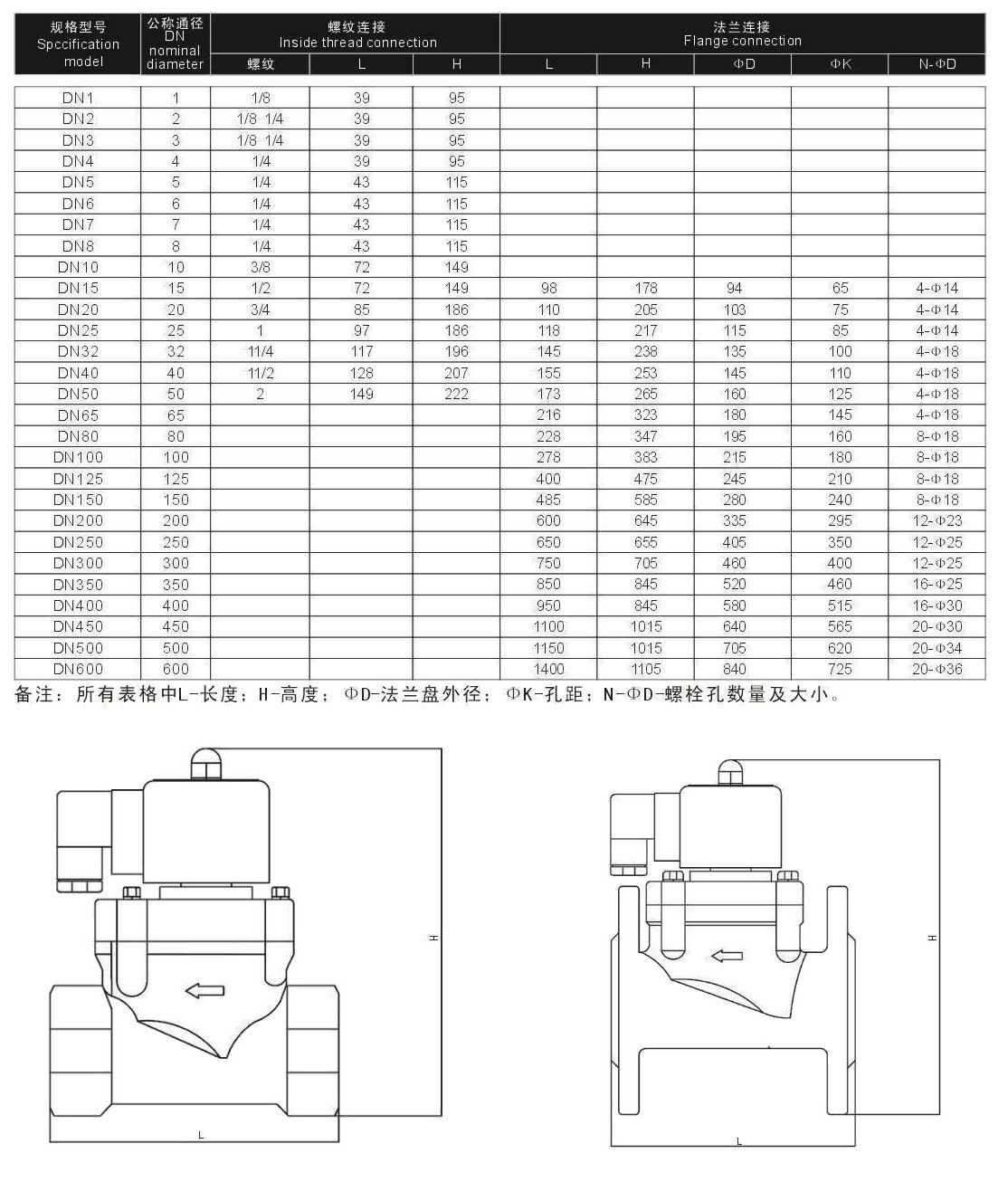

直動式電磁閥安裝尺寸：

直動式電磁閥保養注意事項：

1、電磁閥一般都是水平安裝，如果側裝的話，有可能造成閥門關閉不嚴。

2、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。

3、工作時，注意閥門前后壓力，要求工作壓力不超過額定壓力，工作壓差在額定壓差范圍。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥停止使用，關閉前后手動閥。

4、電磁閥安裝后，須通入介質試動作數次，確認正常后方可投入正式使用。

5、應定期清洗閥內外污物。注意不要損壞密封面。

6、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方再投入使用。
