電動固定式球閥-大口徑-高壓力

電動固定式球閥是一種安裝在管道或設備上的閥門，其結構特點是固定式球閥適用于高壓、高溫和腐蝕介質。球芯作為電動固定式球閥的關閉元件，通過旋轉來實現介質的開關和調節。固定式球閥通常由電動執行器，閥體、球體、閥座、密封圈、等部分組成。它常見的連接方式有法蘭連接和焊接連接。

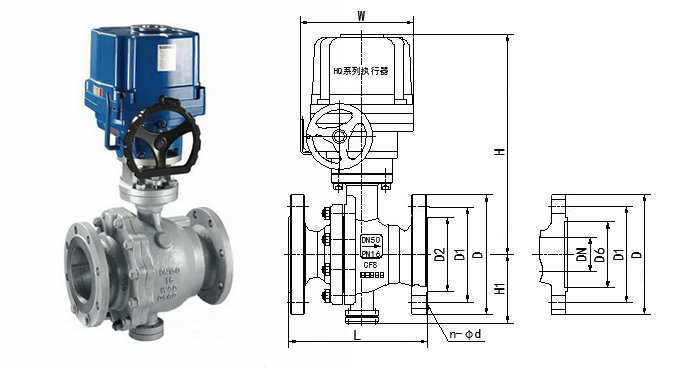

電動固定式球閥結構圖：

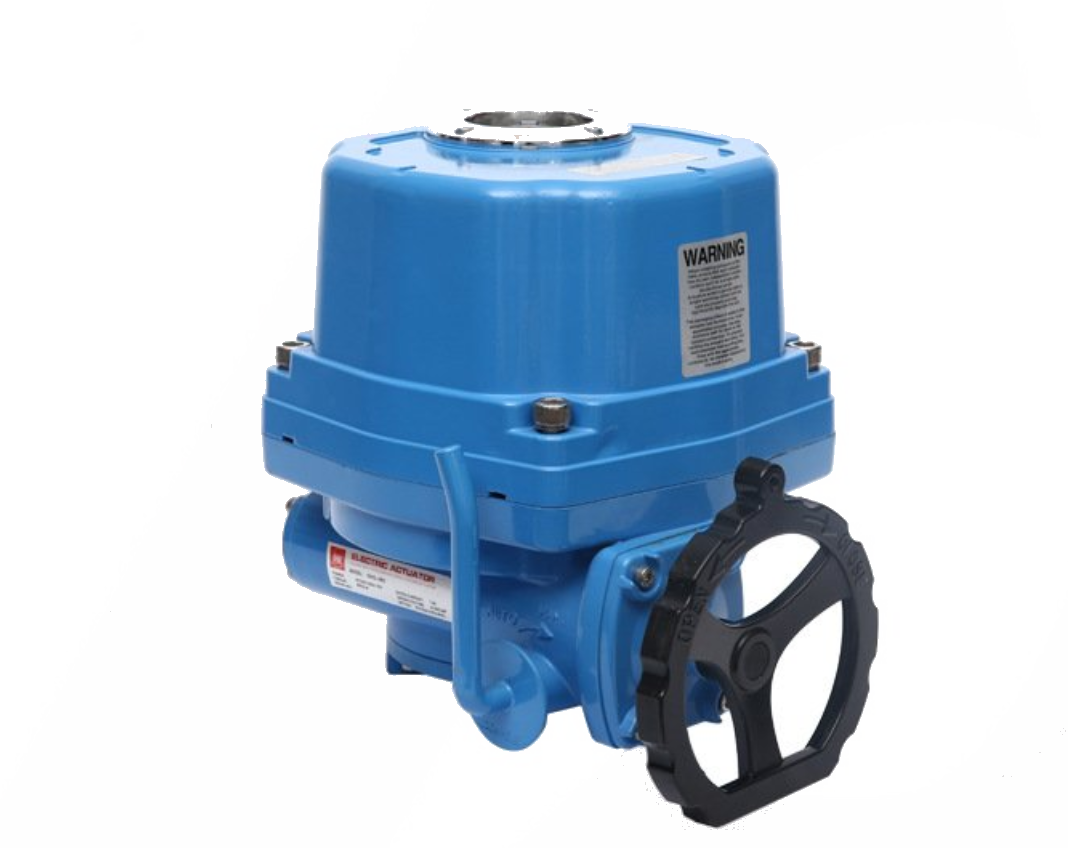

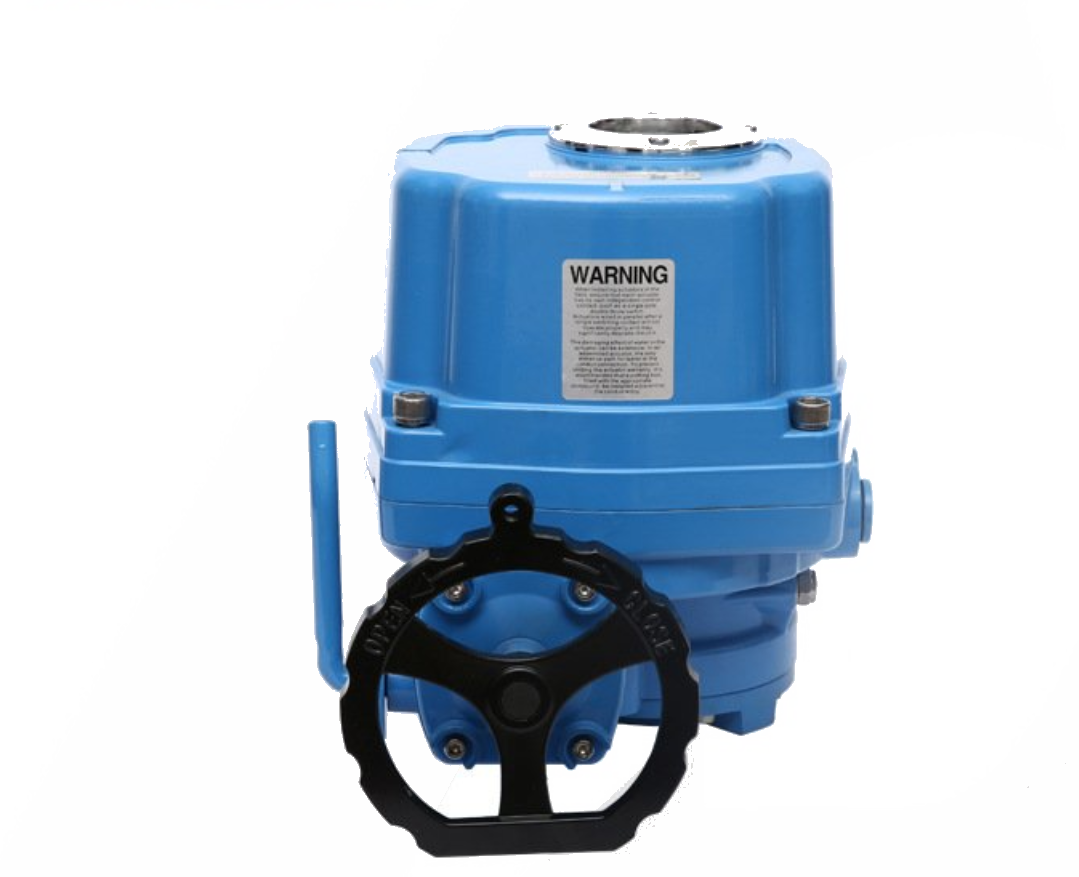

電動固定式球閥電動執行器：

電動固定式球閥和電動浮動球閥的區別：

1. 結構區別：

- 固定式球閥：固定式球閥的球體與閥座通過法蘭或焊接連接固定在一起，無法拆卸。球體在閥體內旋轉，通過閥座的密封面實現對介質的開關和調節。

- 浮動球閥：浮動球閥的球體可以在閥體內自由浮動。球體的上部與下部都有閥座，介質通過上下兩個閥座之間的間隙進出。當介質壓力上升時，球體會被推向上部閥座，形成上部密封；當介質壓力下降時，球體會被推向下部閥座，形成下部密封。

2. 工作原理區別：

- 固定式球閥：通過旋轉球體來實現介質的開關和調節。當球體與閥座密封面對應時，閥門關閉；當球體旋轉90度，閥門完全打開，介質暢通?？赏ㄟ^操作裝置如手動操作裝置、電動裝置或氣動裝置來實現球體的旋轉。

- 浮動球閥：通過介質的壓力變化來實現閥門的開關和調節。當介質壓力上升時，球體被壓向上部閥座，閥門關閉；當介質壓力下降時，球體脫離上部閥座并被壓向下部閥座，閥門打開。

固定式球閥的特點：

1. 固定式球閥的球體固定在閥體內，不會產生偏移或旋轉，可以保證密封性。

2. 結構簡單，操作方便，可靠性高。

3. 適用于高壓、高溫和腐蝕介質，具有強度高的特點。

4. 流體通過球體的路徑相對較直，流阻小，有利于流體的快速流動。

浮動式球閥的特點：

1. 浮動式球閥的球體可以浮動在介質流動的壓力下，可以自由地沿著流體方向調整位置。

2. 開啟和關閉力矩小，操作輕便。

3. 浮動式球閥的閥座可以自動對準球體，保持良好的密封性能。

4. 適用于不同介質的流量調節，具有較大的關閉壓差能力。

5. 適用于多種介質，包括氣體、液體和腐蝕介質等。

總的來說，固定式球閥適用于需要高密封性和較高壓力溫度的場合，而浮動式球閥適用于需要流量調節和較大關閉壓差能力的場合。選擇使用哪種球閥需要根據實際要求和介質特性進行評估和決策。

電動固定式球閥的工作原理：

電動固定式球閥通過電動執行器將電能轉化為機械能，從而推動球體的旋轉。電動執行器通常采用齒輪機構或螺桿機構，通過電動機的驅動實現球體的開啟和關閉操作。當電動執行器工作時，通過傳動機構將旋轉轉矩傳遞給球體，使其繞著中心軸線旋轉。當球體旋轉到與閥座相遇時，形成一條密封線，實現閥門的密閉狀態。而當球體旋轉到與閥座分離時，流體可以無阻礙地通過閥門。

電動固定式球閥的應用領域：

電動固定式球閥廣泛應用于化工、石油、天然氣、電力、冶金、煤炭等行業，特別適用于管道系統中對介質流通、切斷和調節有嚴格要求的場景。

1. 化工行業：用于化工生產過程中的介質流通和切斷，如化工反應器、儲罐和輸送管道等。

2. 石油天然氣行業：用于油氣管道系統中的介質切斷和調節，如原油管道、天然氣管道、輸送站等。

3. 電力行業：用于火力發電廠和核電廠中的熱力管道系統，如給水系統、冷卻水系統等。

4. 冶金行業：用于鋼鐵冶煉過程中的介質控制和切斷，如高爐、轉爐和連鑄機等。

5. 煤炭行業：用于煤礦、煤炭加工和煤化工中的介質管道系統，如煤氣管道、密閉輸送系統等。

電動固定式球閥作為一種控制閥門，具有快速開閉、流阻小、密封性好等特點，廣泛應用于各個工業領域的管道系統中。它能夠通過電動執行器的控制實現對介質的精確控制，提高工業流程的自動化水平和系統的安全性。
