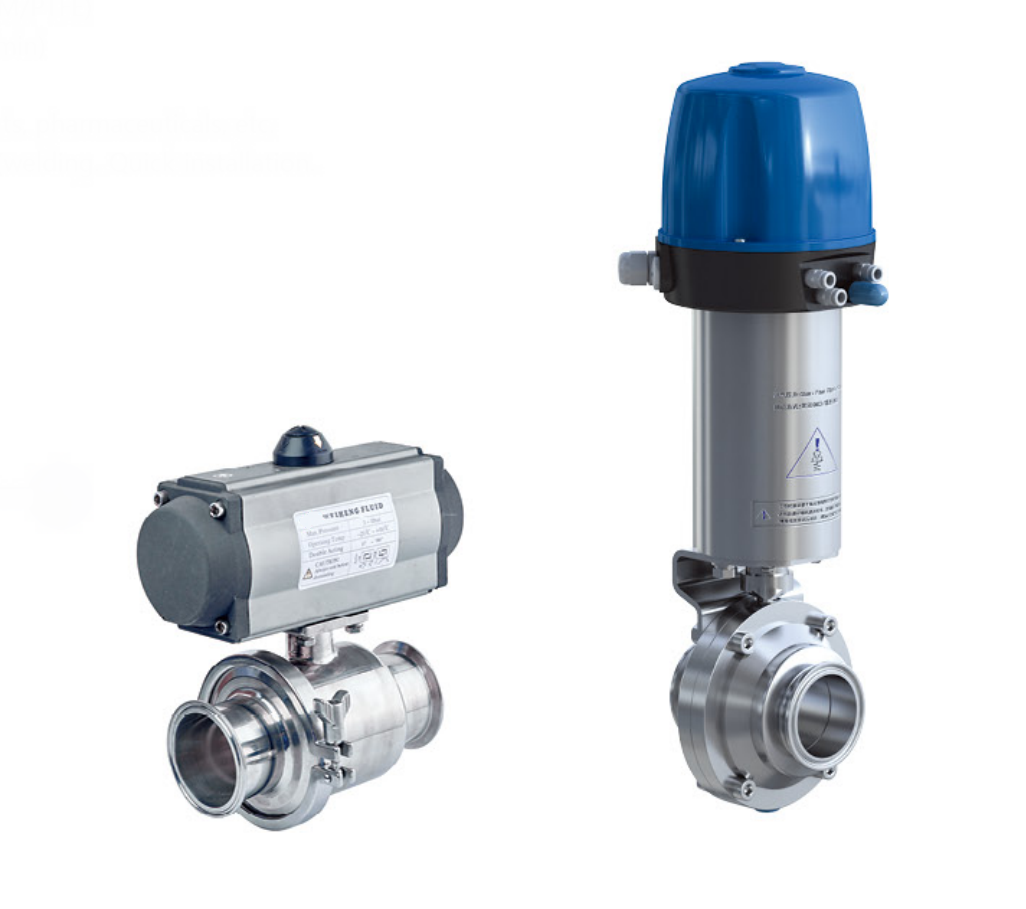

快裝無滯留球閥是一種特殊的閥門，適用于物料傳送控制和衛生型應用。它的主要特點包括無滯留設計、全流通和無滯留設計，適用于食品、飲料加工、以及制藥和化學工業領域。

快裝無滯留球閥的閥體與閥蓋連接帶定位臺階設計，防止了閥桿防飛出。這種閥門的設計使得流體在關閉時不會滯留在閥門內部，從而確保了精確的流量控制。此外，密封件采用聚四氟乙烯等材料，具有較好的耐腐蝕性和耐磨性。

規格從3/4"到2 1/2"，連接方式海包括焊接、螺紋和法蘭等。這種閥門適用于不同的使用環境和工況，如食品和飲料加工、制藥和化學工業等領域。

快裝無滯留球閥的工作原理：

快裝無滯留球閥的工作原理基于轉矩和力矩的傳遞。當閥門需要開啟時，閥桿驅動球體旋轉，使其與閥座脫離，實現流體的流通。隨著球體的旋轉，流體將通過閥門流出，流體的流動阻力將逐漸減小。當球體旋轉到90度位置時，閥門完全開啟，流體介質將暢通無阻地流動。

當閥門需要關閉時，閥桿再次驅動球體旋轉，使其與閥座緊密接觸，實現流體的截?cái)?。在旋轉過程中，球體將受到來自流體介質的阻力矩和閥桿的驅動力矩的作用。當球體旋轉到關閉位置時，閥門完全關閉，流體介質將被截?cái)唷?/span>

由于快裝無滯留球閥的設計獨特，它能夠在開啟和關閉過程中迅速地控制流體的流動，并且不會在閥門內部產生滯留。這種設計有助于減少壓力損失，提高流體的流動性，同時避免了因滯留而產生的潛在風險。

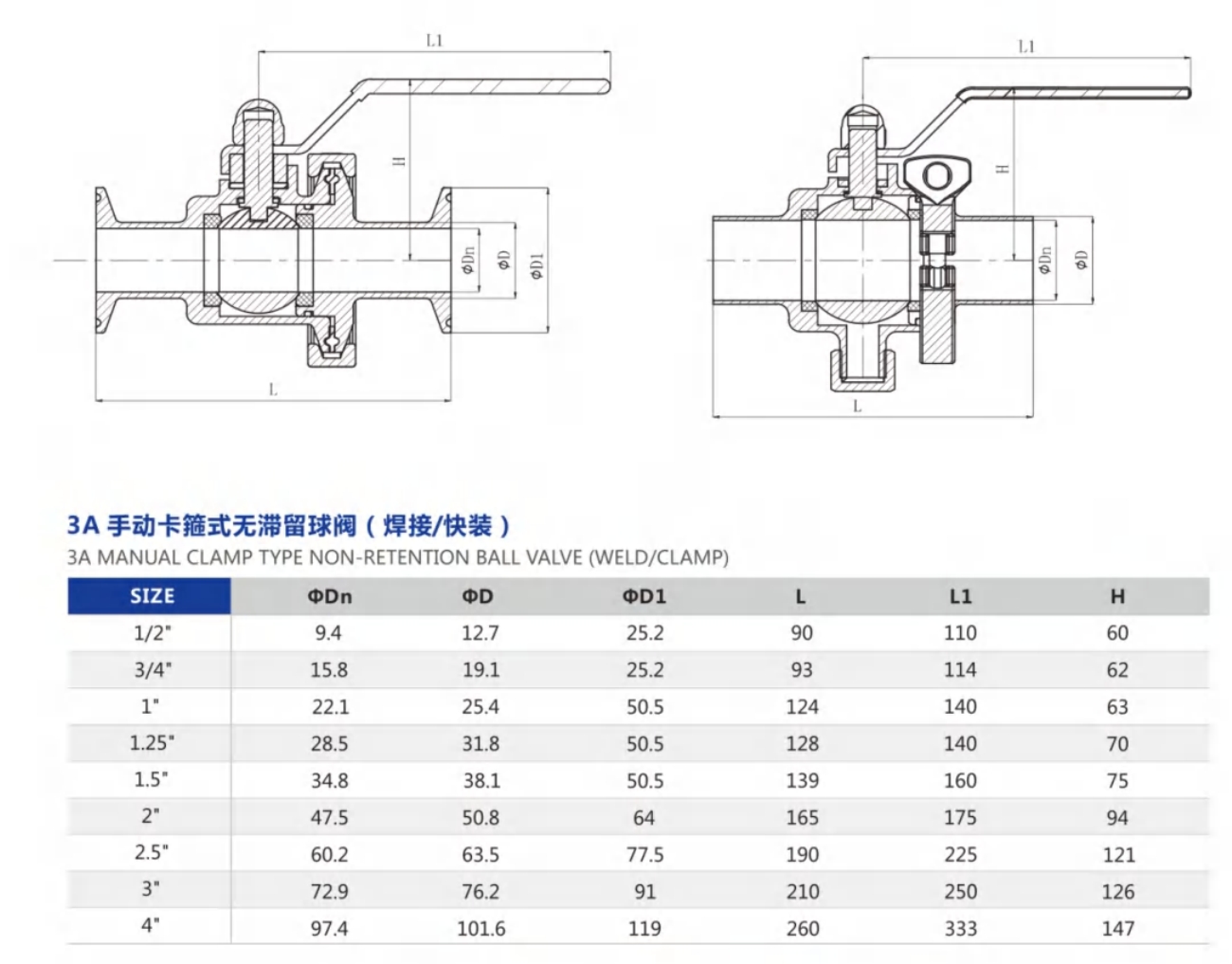

快裝無滯留球閥結構尺寸圖：
