電動支耳式蝶閥是一種采用支耳結構設計的電動蝶閥。支耳式蝶閥與普通蝶閥相比，在閥蓋上增加了支耳，將閥桿與蝶板連接起來，同時增加了支撐強度，提高了閥門的使用壽命。

電動支耳式蝶閥通過電動執行器控制蝶板的旋轉來實現閥門的開閉和流量調節。通常，閥桿與蝶板之間采用鍵連接，通過電動執行器的旋轉力去帶動蝶板的旋轉。同時，電動執行器可以通過接受電信號，實現自動化控制和遠程控制。

電動支耳式蝶閥常用于供水、排水、給排氣、污水處理、化工、石油、電力等行業的流體控制系統中。其特點包括結構簡單緊湊、閥門壽命長、操作方便、密封性能好等。根據介質和溫度要求，蝶板材質可以選擇碳鋼、不銹鋼、鑄鋁合金等。此外，電動支耳式蝶閥還可以根據需要采用不同的控制信號，如4-20mA模擬信號或開關量信號。

電動支耳式蝶閥的特點與應用：

1. 結構特點：電動支耳式蝶閥具有簡單緊湊的結構，采用支耳固定蝶板與閥桿，能夠克服管道介質對閥蓋的擠壓力，提高閥門的使用壽命。

2. 蝶板材質：通常采用碳鋼、不銹鋼、鑄鋁合金等材質，以滿足不同介質和溫度要求。

3. 密封性能：采用橡膠或金屬密封結構，確保閥門的密封性能，可適用于高溫、高壓或腐蝕性介質的控制。

4. 控制方式：采用電動執行器控制蝶板的旋轉，可以實現自動化控制和遠程控制，方便集中控制和監測。

5. 控制信號：通常采用4-20mA模擬信號或開關量信號，用于控制電動執行器的動作。

6. 閥門特性：通常為等百分比特性或線性特性，以滿足流量調節要求。

7. 應用領域：電動支耳式蝶閥廣泛應用于供水、排水、給排氣、污水處理、化工、石油、電力等行業的流體控制系統中。

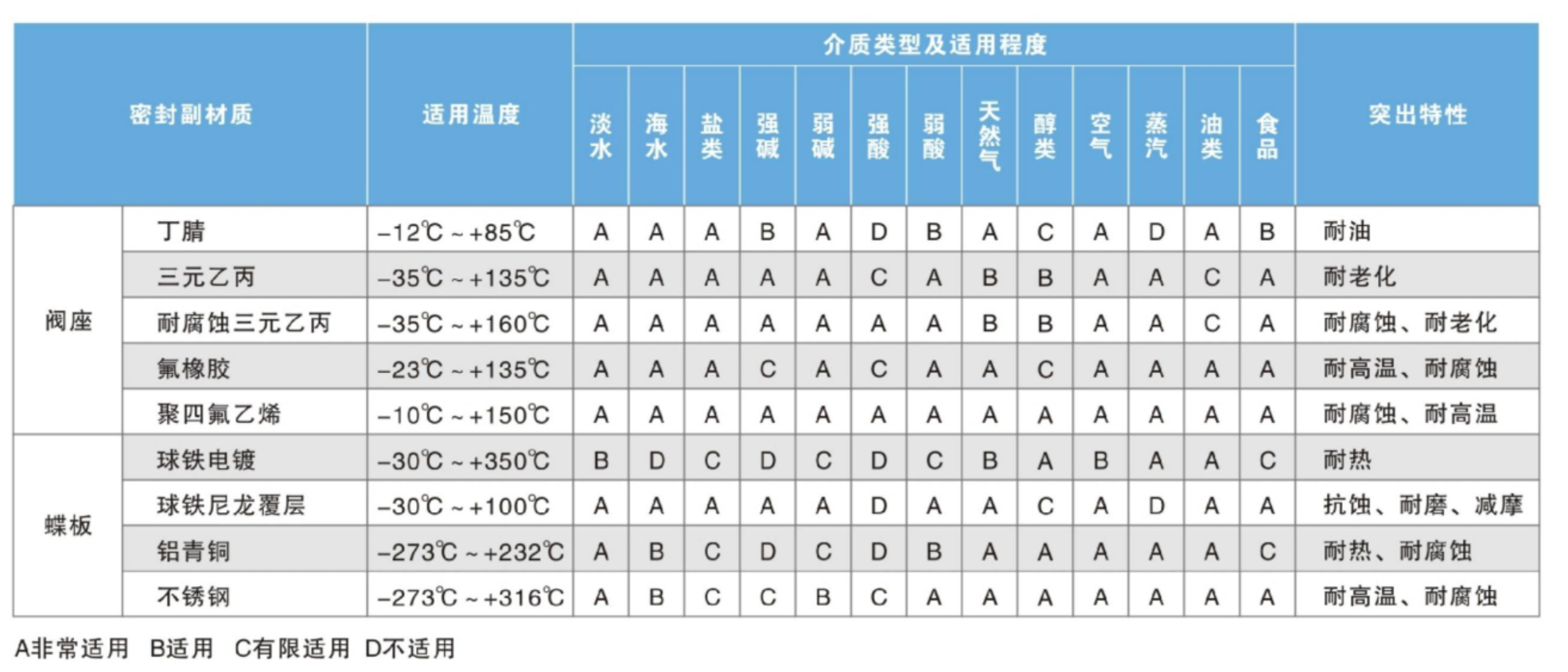

電動支耳式蝶閥密封適用介質、溫度推薦表：

電動支耳式蝶閥閥體零部件：

1. 閥體和閥蓋：閥體和閥蓋通常采用鑄造或鍛造工藝制成。它們是閥門的主體部分，通常采用球墨鑄鐵、鑄鋼或不銹鋼等材料制造，具有強度高、耐腐蝕性好等特點。

2. 蝶板：蝶板是閥門的關鍵組成部分。它通常是由金屬或塑料材料制成的圓盤形狀，安裝在閥門的流體通道中。蝶板的材質可以根據具體要求選擇，常見的有球墨鑄鐵、不銹鋼、PVC等。蝶板的旋轉角度可以根據控制要求調節。

3. 閥桿：閥桿是將電動執行器與蝶板連接起來的部件。它一般是由不銹鋼制成，具有較好的強度和耐腐蝕性能。通過電動執行器的旋轉力傳遞給閥桿，使其帶動蝶板的旋轉。

4. 電動執行器：電動支耳式蝶閥采用電動執行器來實現自動化控制。電動執行器通常包括電機、減速裝置和控制器等部分。它可以接受電信號，控制蝶板的旋轉角度，實現閥門的開閉和流量調節。電動執行器按控制信號可以分為模擬信號執行器和開關量信號執行器。

5. 密封材料：電動支耳式蝶閥的密封材料通常采用橡膠或PTFE等。蝶板與閥座之間的密封性能決定了閥門的漏密性和使用壽命。

電動支耳式蝶閥具有結構簡單緊湊、操作方便、密封性能好、壽命長等優點。它廣泛應用于供水、排水、給排氣、污水處理、化工、石油、電力等領域的流體控制系統中，實現流量調節和流體切斷。
