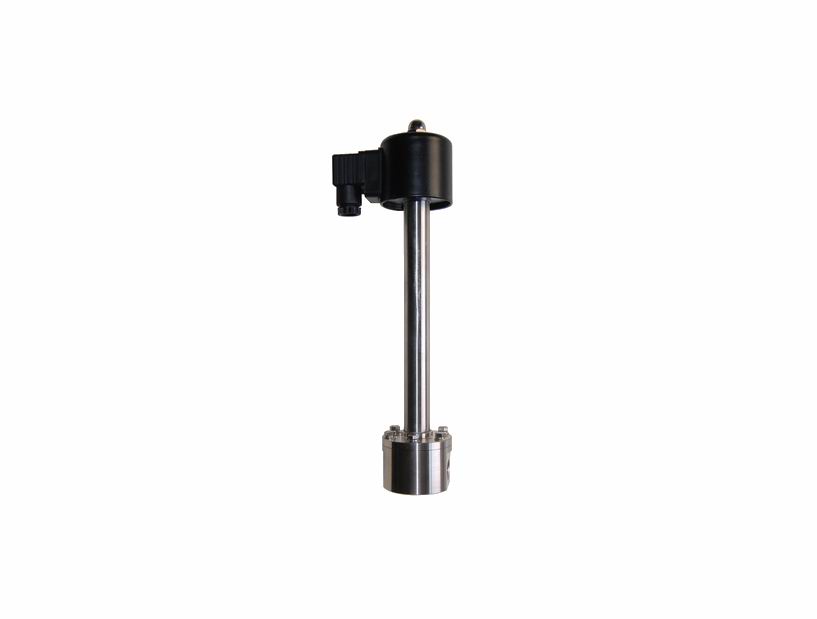

鍛造高壓電磁閥-10MPa-20MPa-30MPa-300MPa

鍛造高壓電磁閥結構為先導活塞式，閥體采用鍛造工藝，承受介質壓力可達300MPa，大功率防爆線圈，內部結構嚴密，使用的時候性能程度達到最大的發揮，廣泛應用在高壓系統自動化控制領域中。

鍛造高壓電磁閥技術參數：

閥體材質：304不銹鋼、316不銹鋼、316L不銹鋼等

通徑范圍：DN0.5MM～DN600MM

控制方式：常開、常閉、自保持式

電源電壓: DC12～220V; AC24～380V

壓力范圍：0～300MPa范圍內可選

溫度范圍：-196℃～+600℃可選

防爆等級：Exd IICT5

防護性能（可選）：防塵、防水、防爆（Exd IICT5/6）

連接方式：法蘭、焊接、內螺紋等

鍛造高壓電磁閥工作原理：

常閉：當線圈通電時，電磁鐵芯吸合，卸壓孔打開，主活塞由介質壓力推動，打開主閥口，介質流通。當線圈斷電時，主閥口關閉，介質截止。

常開：當線圈通電時，電磁鐵芯吸合，卸壓孔關閉，主活塞由介質壓力推動，關閉主閥口，介質截止。當線圈斷電時，主閥口打開，介質流通。

注：外形尺寸根據連接方式確定，特殊要求可訂做。

出口端壓力大于端壓力，介質會反向導通。可安裝止回閥或訂制自帶止回功能的閥。

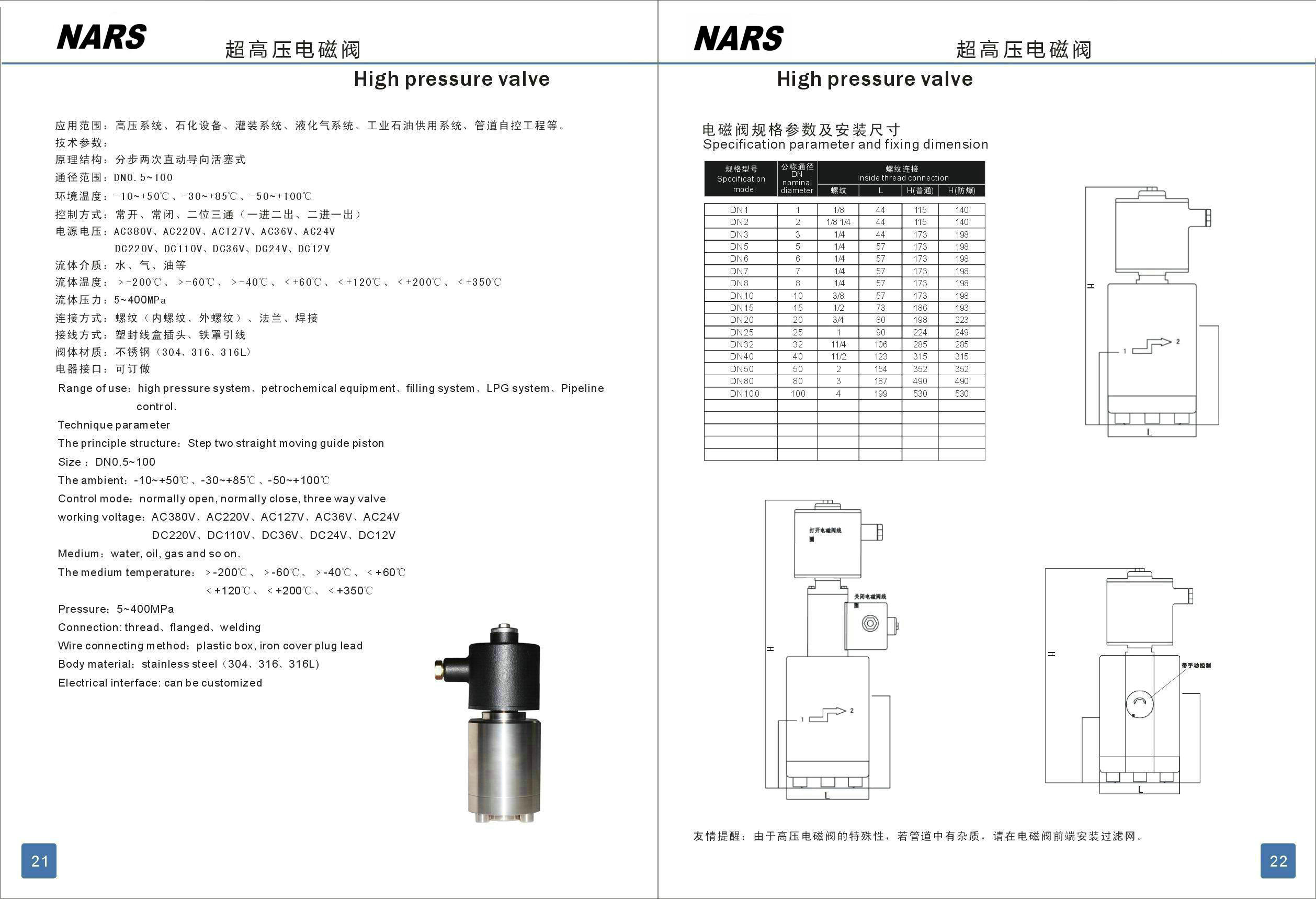

鍛造高壓電磁閥規格參數和安裝圖紙：

鍛造高壓電磁閥應用領域和案例：
